2024/11/24 (Sun)

なんか、見積もりとデザインばかりやってます。
しかも、全体的にサイズが小さめで、凝った物ばかり。材料や一次加工品レベルからややこしいので、仕入先への見積もり依頼書を作成するだけで一仕事になってしまいます。

死ぬ～う（笑）

久しぶりに木枠のトタン看板でも作りたいです（爆）

看板　名古屋

看板　愛知

■お気軽にお問い合わせ下さい■
////////////////////////////////////////////////////////////////////////
有限会社ロゼ
------------------------------------------------------
mail:info@rose-inc.com

TEL　０５２－８０５－８１６１
FAX　０５２－８０５－８１６９
------------------------------------------------------
ロゼのHPwww.看板職人.com

ロゼの過去の製作例:百枚看板！
------------------------------------------------------

日曜・祝日定休　
営業時間　８：３０～１９：００
////////////////////////////////////////////////////////////////////////

2012/01/22 (Sun) Essay＿看板職人の徒然

めっちゃ焼き網！！（笑）

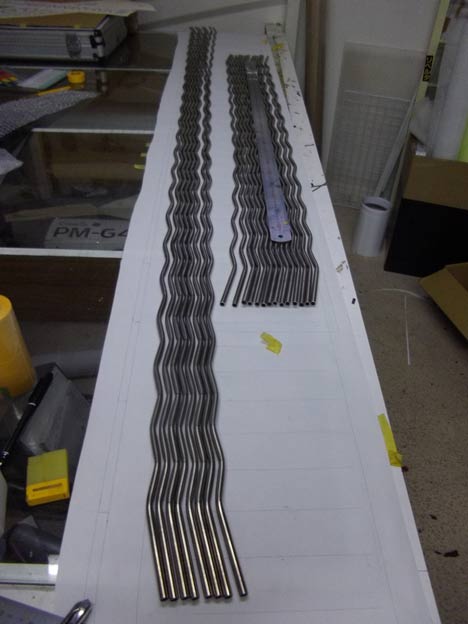

黙々と加工を続けていたステンレスの８φの丸パイプ。
ようやく曲げ加工が完成しました。

先日アップした動画の要領で、一箇所ずつ地道に行い・・・。
全部で７０２回ですよ（笑）。めっちゃツラかったです。

網のピッチは計算上１３２になるはずでしたが、出来上がったものを実測すると１３３でした。
まあ許容範囲でしょう。むしろ原始的なやり方をしているわりに、上出来かと思います。

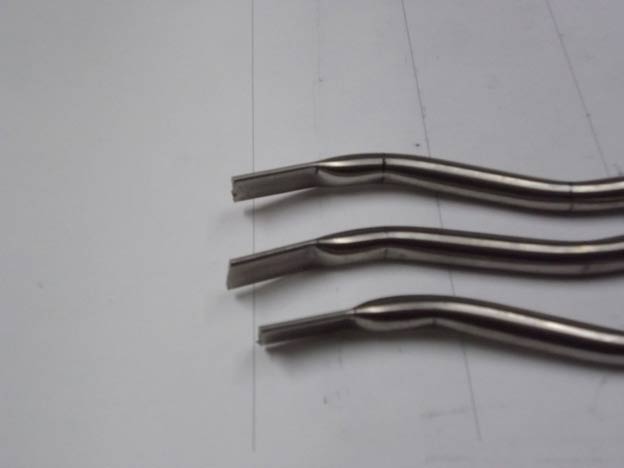

端部はバイスで潰しました。

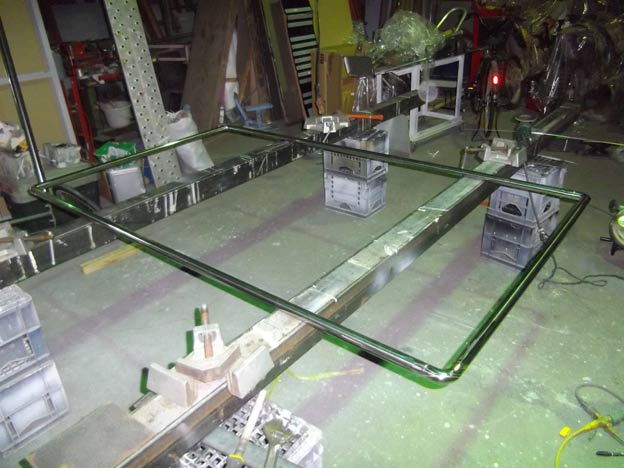

焼き網の外枠。

こちらは３２φのＳＵＳパイプで、四隅はネック付きエルボを使用。普段はトメ加工が多いですが、エルボだと楽ですね。
写真ではミラーに見えますが、カンペキなミラーではなく、材料の＃４００のままです。
溶接箇所はビードをそのままに、フェルトディスクと青棒で研磨しただけのインチキです。

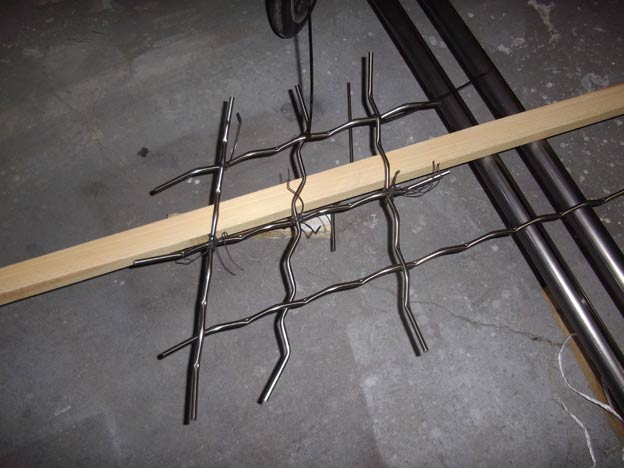

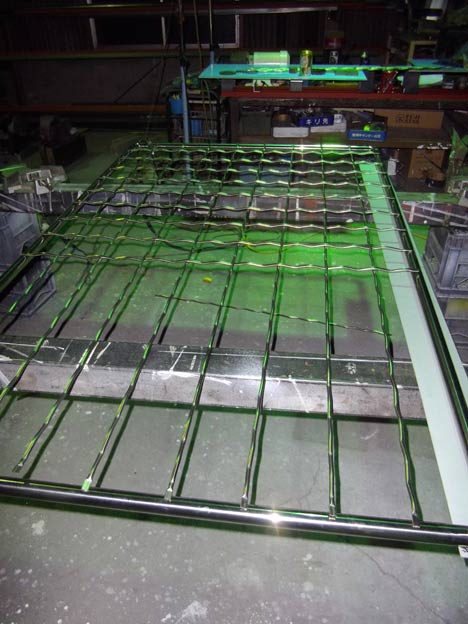

長手方向の部材を、まずは片側だけ溶接固定。

そして短手方向の部材を組み合わせてみます。

オオッ、上手く組み合わさりました！！！

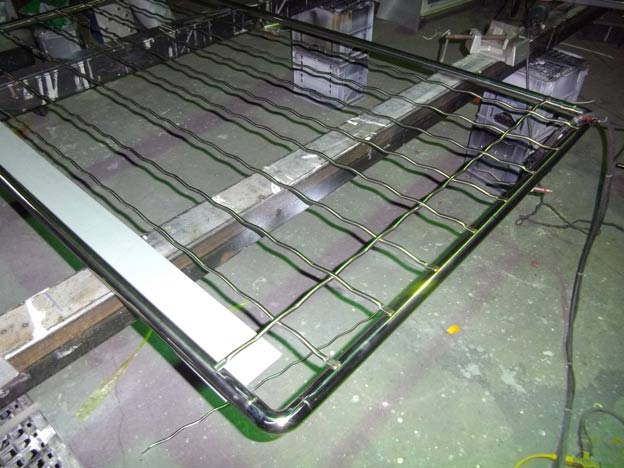

残りの部材をどんどん挿入します。

差し込んでいくのに苦労するのではと思っていましたが、意外とスムーズに組み合わせできます。
真っ直ぐな状態のパイプは意外と撓りません。でも、曲げ加工をするとかなり撓るようになります。

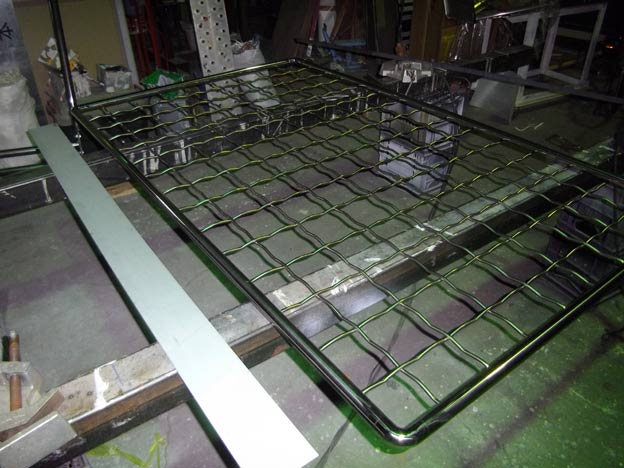

最後に部材を溶接して出来上がり。

誰がどう見ても、焼き網そのものです（笑）。
というか、キレイに仕上がりすぎてて普通にしか見えません（爆）。

来社された方にも感想を聞いてみたのですが、全員が「既製品だと思った」というような答えで、全然感動してくれませんでした（爆）。

わざとらしくコゲ目をつけた方がいいかも？？？

看板　名古屋

看板　愛知

日曜・祝日定休　
営業時間　８：３０～１９：００
////////////////////////////////////////////////////////////////////////

2012/01/21 (Sat) Red Bull Box Cart Race

聯合艦隊司令長官山本五十六 -太平洋戦争70年目の真実-

私、あんま山本五十六という人物のことを知らないんですけど、ホントにこういう人だったのでしょうか？？？
軍艦よりも飛行機の時代になると主張していた事くらいは知ってましたが、なんか私のイメージと違うな～・・・。公式サイトでは、これを真の「実像」という表現をして紹介しています。
日独伊三国軍事同盟に反対してたのは史実の通りみたいですが、Ｗｉｋｉｐｅｄｉａを見る限りでは史実に基づいてかなり脚色してるみたいですね。
まあ、７０年以上も前に戦死した人物を、今となっては客観的な視点で知る事は誰も出来ないわけなので、私も良くわかりません。

キャストがやたら豪華で、それぞれ味があります。しかし、「山本五十六は好人物である！！」的な場面ばかりで（笑）、見所が少ない。ちっとも話が進んでいかないのに、最後はアッという間に終戦。中身の割に長いですよ、コリャｗ。映画としては今ひとつでした。

役所広司さん演じる山本五十六をはじめ、海軍のトップ陣が冷静なのに対して、新聞社が国民を煽っていく様、その語り手役の記者を演じた玉木宏さんが結構良かったですかね。

看板　名古屋

看板　愛知

日曜・祝日定休　
営業時間　８：３０～１９：００
////////////////////////////////////////////////////////////////////////

2012/01/20 (Fri) 映画

超強力りゃうめんテープ

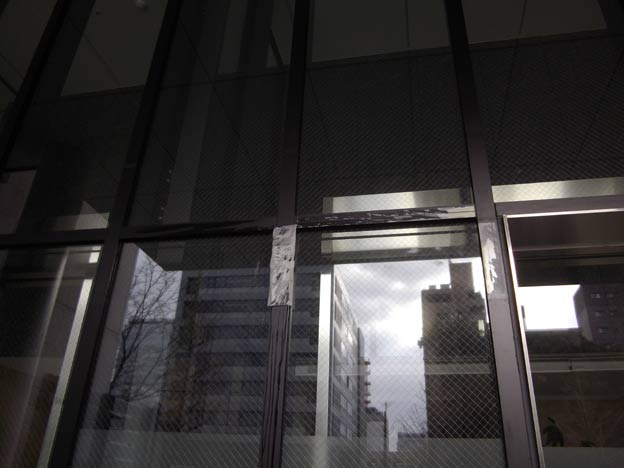

以前弊社が製作・施工した看板の撤去。店舗移転のためです。
４００＊１８００の看板をサッシに取り付けてあったのですが、両面テープでベッタリと接着してありました。

この看板は、実は取り付けた後で一度落下してしまったという苦い経験のある現場。
二度と落下させてなるものか、と超強力両面テープを使いまくって取り付け直したのです。
（ちなみにちなみにここに入居した時点で２年後に移転する事が決定しており、当初は楽に取り外しができるようにライトな取り付けをしてあったのです）

塗料シンナーを含ませたティッシュを貼り付けて、糊をふやかして除去。
これはさすがにやり過ぎてました。

看板　名古屋

看板　愛知

日曜・祝日定休　
営業時間　８：３０～１９：００
////////////////////////////////////////////////////////////////////////

2012/01/19 (Thu) Craft&Build＿看板職人の看板製作記

摩訶不思議！？

先日溶接していて気が付いたのですが。

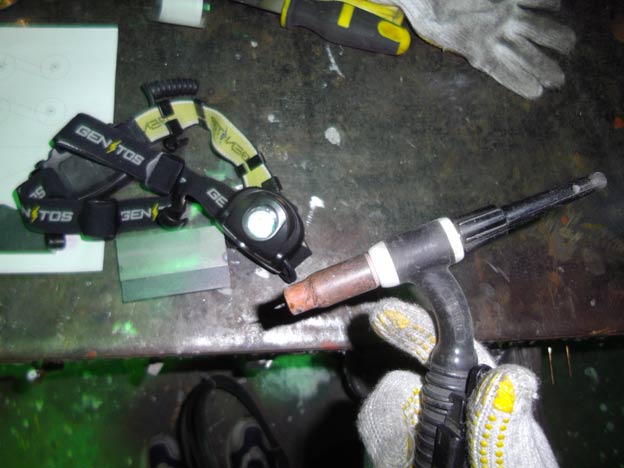

このヘッドライト（作業時に額に付けて使う懐中電灯）、ＴＩＧのマイクロスイッチをＯＮにすると点灯します。

なんでやねん。
もう一回押しても消灯しないのが悔しいです（笑）。

以前から溶接しているといつの間にかライトが点いている事があり、不思議に思っていました。
半径１～２ｍだと反応してしまいます。

看板　名古屋

看板　愛知

日曜・祝日定休　
営業時間　８：３０～１９：００
////////////////////////////////////////////////////////////////////////

2012/01/18 (Wed) Essay＿看板職人の徒然

完了

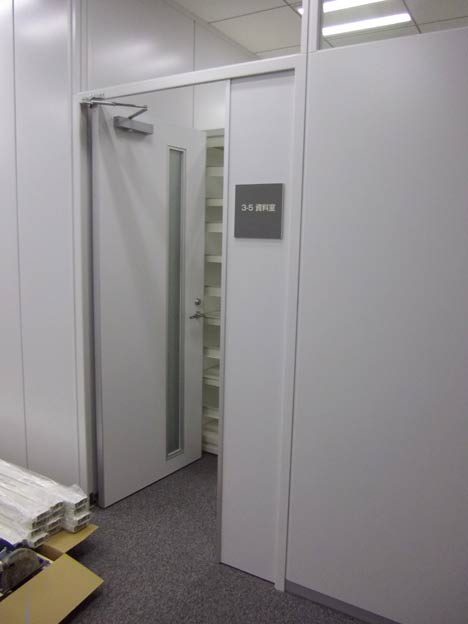

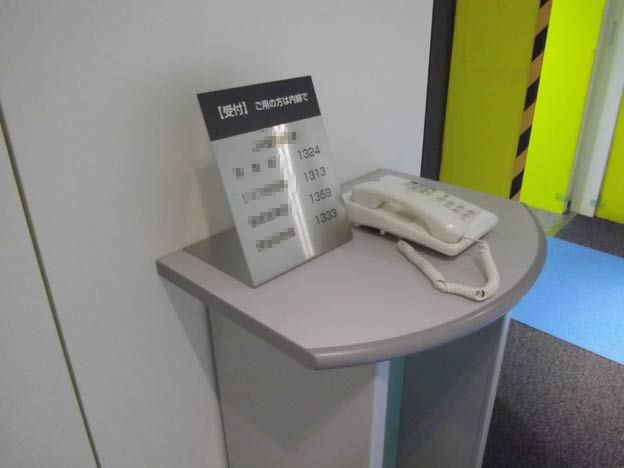

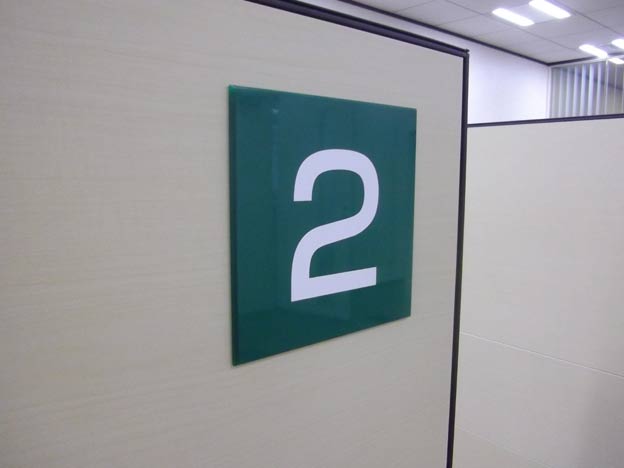

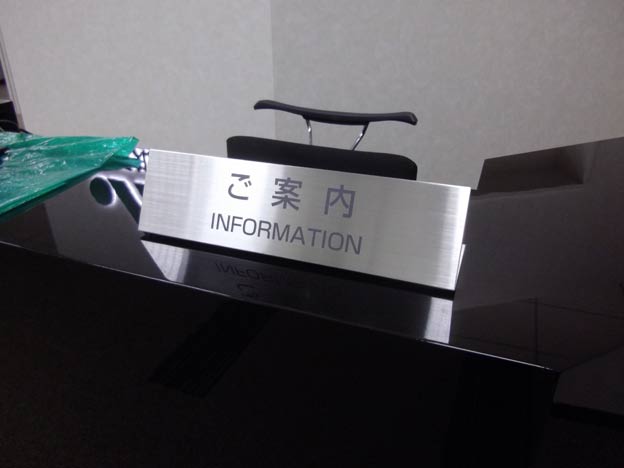

ずいぶん前からやっていた現場が終了。
大した物は無かったのですが、アイテムが多く、取り付け作業中に変更する必要が生じたりと、かなり時間が掛かりました。

こんな感じで２００アイテムくらいでしょうか？
ものすごく長く感じました（笑）。

看板　名古屋

看板　愛知

日曜・祝日定休　
営業時間　８：３０～１９：００
////////////////////////////////////////////////////////////////////////

2012/01/17 (Tue) Craft&Build＿看板職人の看板製作記

壁面看板撤去

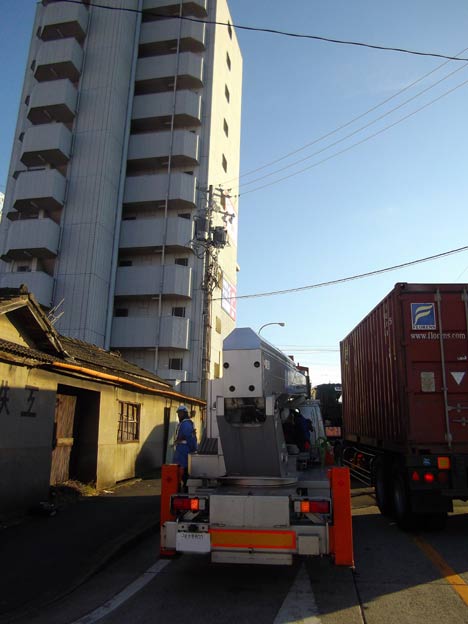

かなり混雑するポイントにバケット車を設置しての作業でした。
撤去作業なので２時間くらいで終了したのですが、ラッシュアワーを避けたにもかかわらず、最後尾が見えないくらい先まで車が並んでしまい、ちょっと焦りました。

作業終了後、すぐに２０ｍ程度バケット車を移動させたら、アッという間に混雑解消。
何事も起こらなくて良かったです。

看板　名古屋

看板　愛知

日曜・祝日定休　
営業時間　８：３０～１９：００
////////////////////////////////////////////////////////////////////////

2012/01/16 (Mon) Craft&Build＿看板職人の看板製作記

巨大な焼き網・その３

金型モドキを作り直して、８φのSUSパイプを曲げ加工してます。
地道に一箇所ずつ曲げるので、とにかくカッタルイです（笑）。
長さ２２００の材料を４４箇所曲げるのに所要時間３０分。

動画をアップしてみました。

地味な作業の割に再生時間が長いですが、良かったら見てやって下さい（笑）。
バイスを締め付けた後で逆転して緩める際に、かなりスプリングバックしているのがわかります。

屁のツッパリで、金型モドキが長持ちするようにZOILというブランドのスプレーを使っています。
金属の表面を改質するという謳い文句の潤滑系のケミカルですが、効果のほどは良く分かりませんｗ
バイスのすぐ近くに写っているスプレー缶がソレです。

看板　名古屋

看板　愛知

日曜・祝日定休　
営業時間　８：３０～１９：００
////////////////////////////////////////////////////////////////////////

2012/01/15 (Sun) Red Bull Box Cart Race

巨大な焼き網・その２

８φの丸パイプをギザギザに折り曲げ加工するにあたり、問題はそれぞれの曲げの向きを揃えなければならない事です。

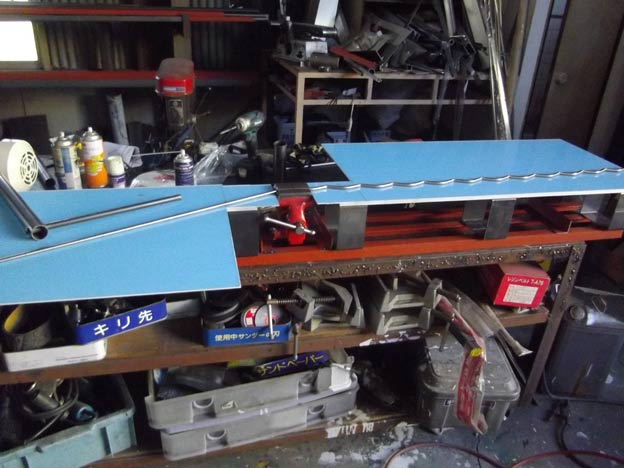

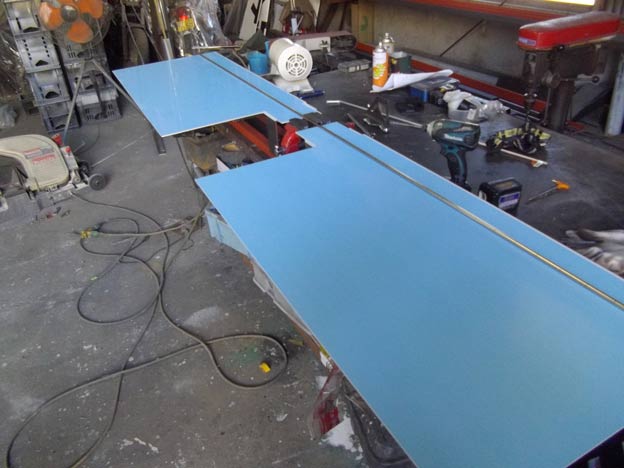

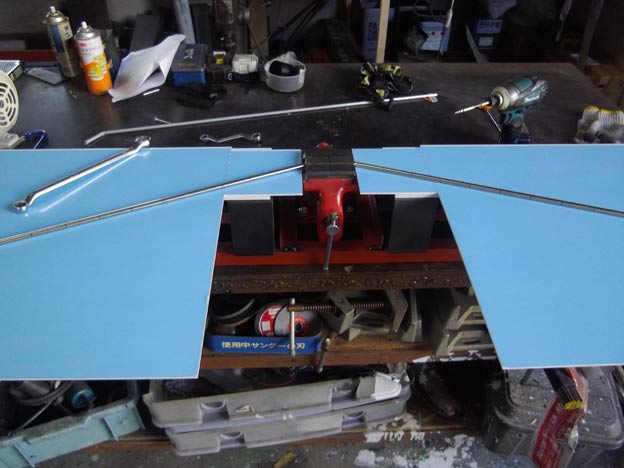

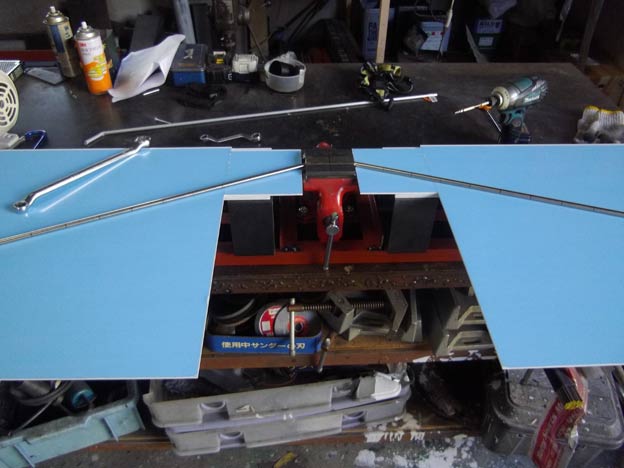

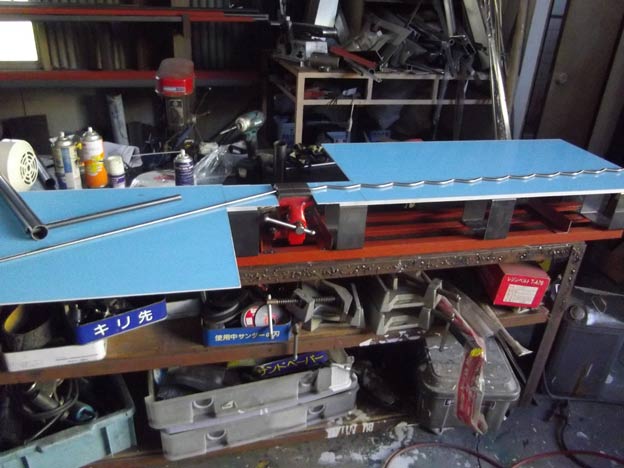

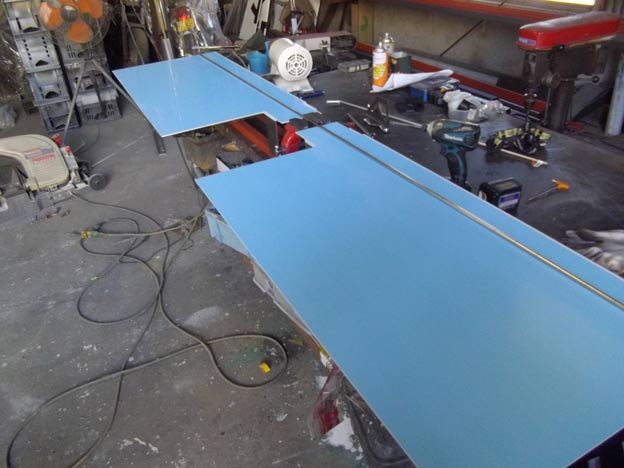

非常に原始的な方法ですが、水平な台に沿って曲がるようにアングルで作ったベースの上に板を取り付けました。
名付けて「やきあみ君　１号」。

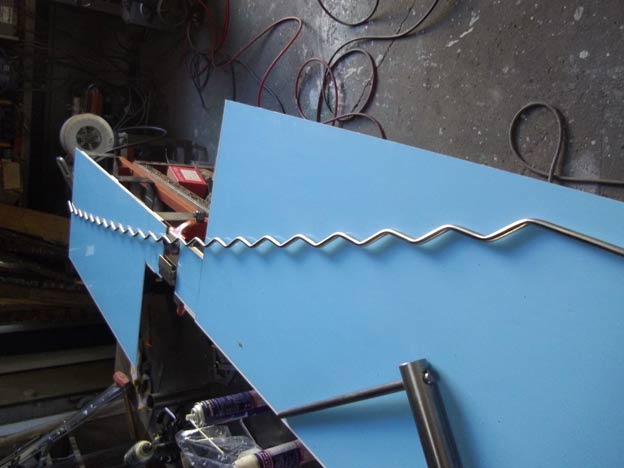

ちゃんと一定の向きで曲がってくれます（嬉）。

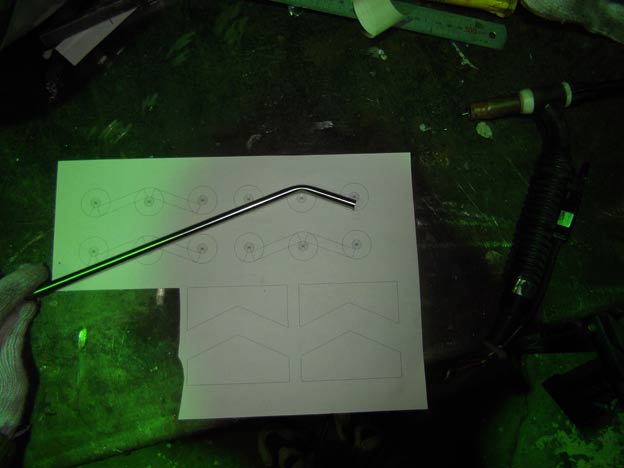

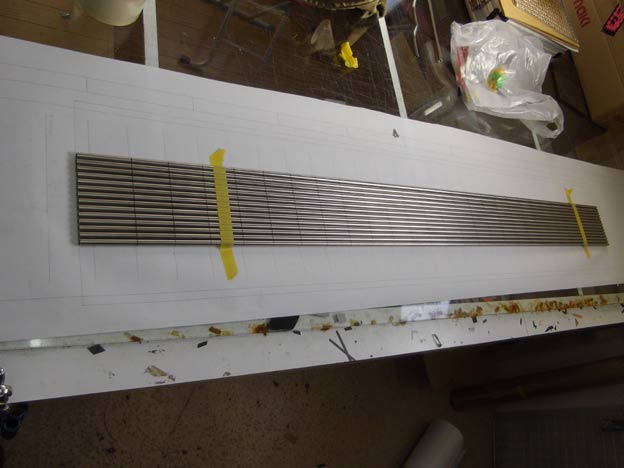

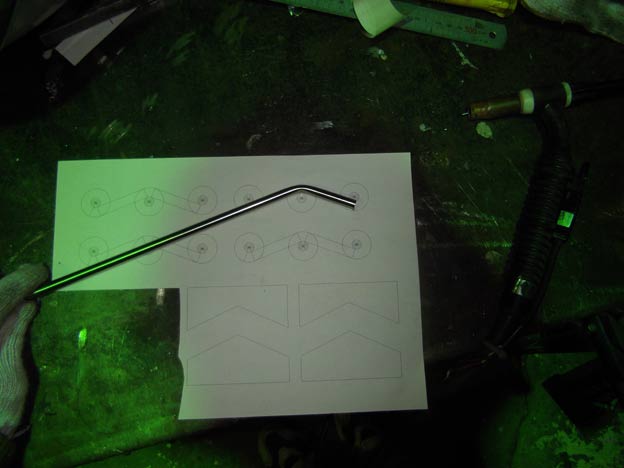

一定のピッチで折り曲げるため、プロッタで書いた原寸に合わせて正確にマーキングしました。

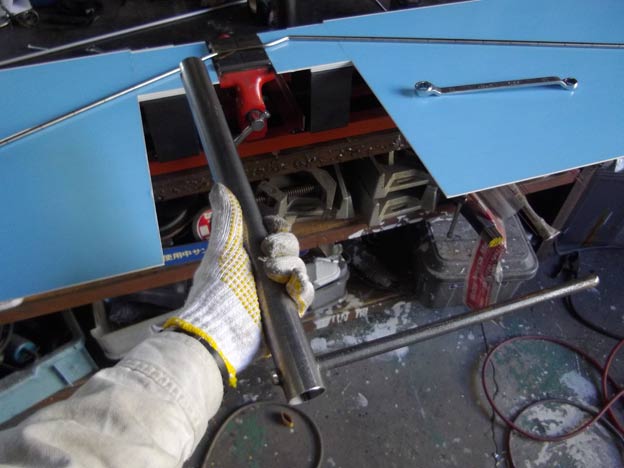

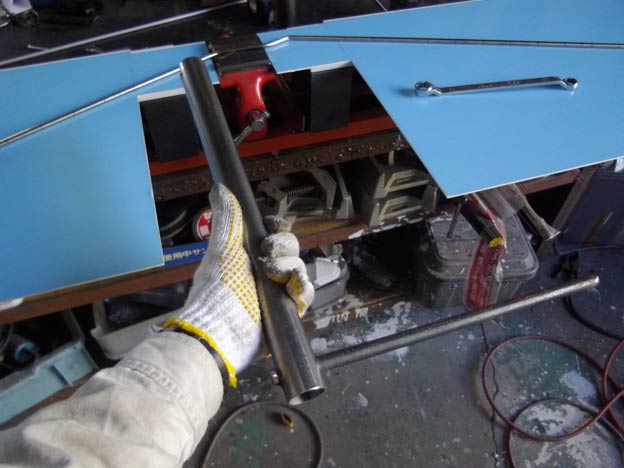

ハンドル追加。

小改良。

かなり上手く加工できました。

んが・・・。

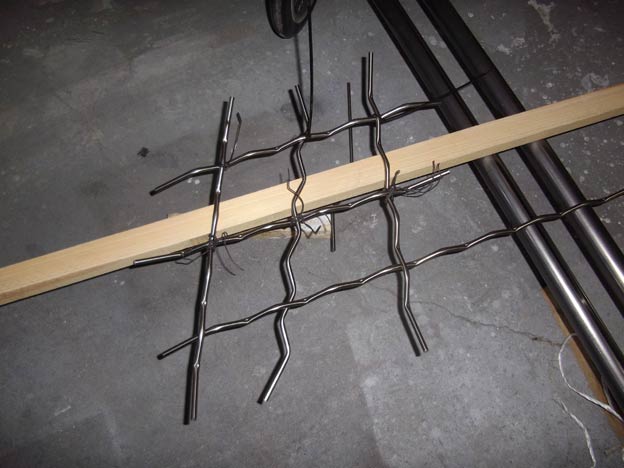

２本加工したところで気が付きました。
「寸法が間違っとるやんけ！！！」

当然組み合わさりません。

やり直しです（泣）

看板　名古屋

看板　愛知

日曜・祝日定休　
営業時間　８：３０～１９：００
////////////////////////////////////////////////////////////////////////

2012/01/14 (Sat) Red Bull Box Cart Race

巨大な焼き網

みなさんは焼き網をジックリと観察した事がありますか？

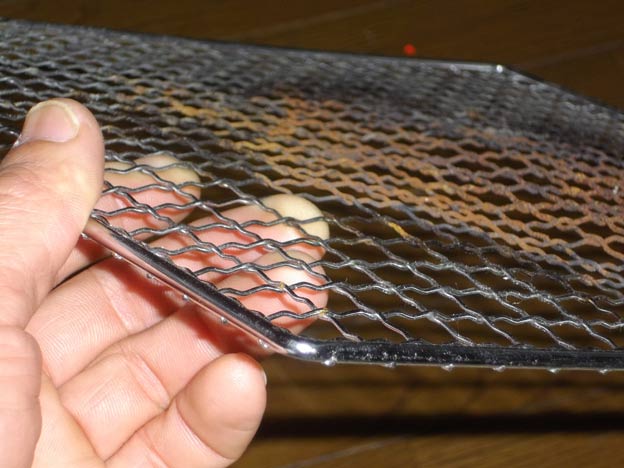

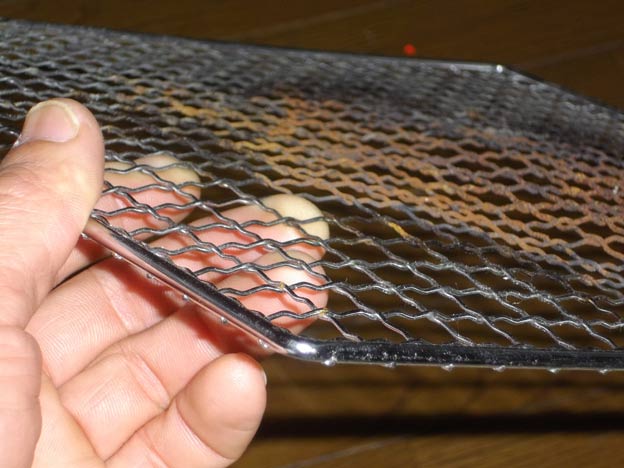

BBQ用の焼き網のアップ。

真っ直ぐなワイヤーが格子状に組まれているのではなく、ギザギザに折り曲げられたワイヤーが組み合わされているのです。
一枡の大きさは１３ｍｍ程度。

私がデザインしたカートは焼き網の上に焼き魚が乗っているというものなので、当然焼き網も製作しなければなりません。
カートの焼き網＆焼き魚は、実物のほぼ10倍の大きさになります。

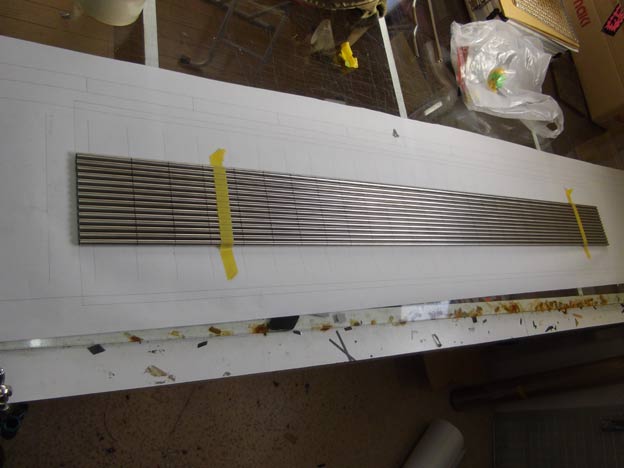

既に材料は入手済みで、格子のワイヤー部分は８φのステンレス丸パイプ。外枠は３２φのステンレス丸パイプを使用します。概ね実物の10倍の径です。
８φの丸パイプを正確にギザギザに折り曲げるにはどうしたらよいのでしょう？
その道のプロに頼めば手っ取り早いのですが、創意工夫が無くなったら弊社はオワリです。金型的な物を作って、自分で曲げ加工してみる事にします。

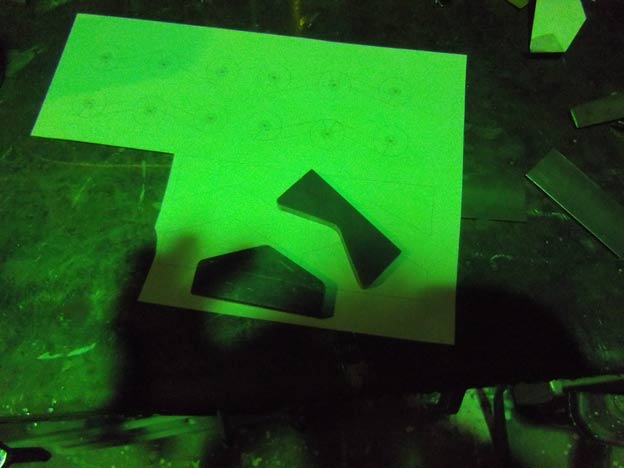

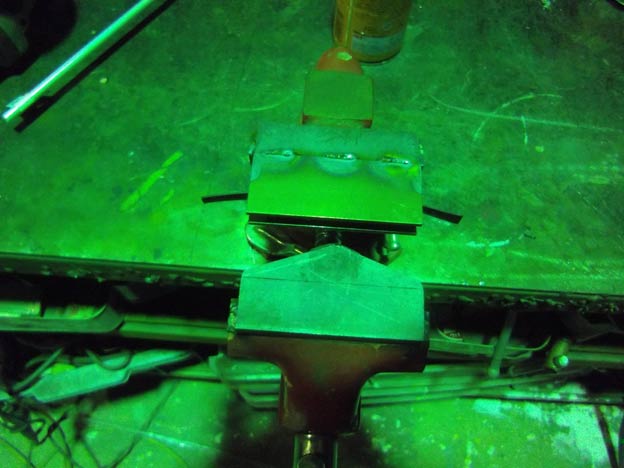

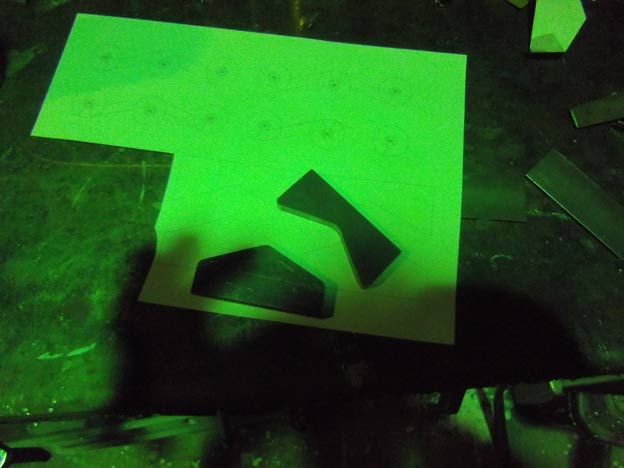

計算どおりの角度で製作した金型モドキ。

ただのフラットバーを加工しただけなので強度はありません。痛んだらもう一回作ります。自前で焼入れできないかな～と思ったのですが、一般軟鋼は炭素の含有率が低いので、焼入れをしてほとんど効果は無いのだそうです。でも、溶接ビードの真横なんかは焼きが入って、ドリルの刃が負ける事もあるんですけどね～。まあいらない事やってドツボに嵌るのもイヤなので、そのままとしました。

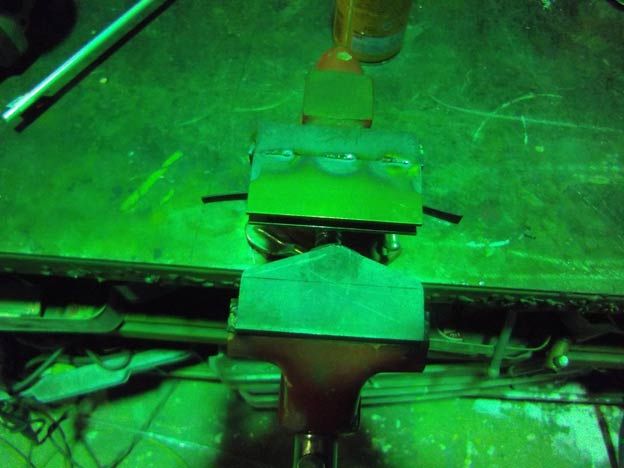

使っていない小型のバイスに金型モドキを溶接固定。パイプを咥えさせた状態でバイスを締め込み、冷間で曲げ加工します。
