ディスタンスカラーの製作

ここで言うディスタンスカラーとは、２つのベアリングの間隔を決めるための筒の事です。
M２０の半ネジボルトをシャフトとして使用するので、内径２０ｍｍ（＋α）の丸パイプがあれば簡単なのですが、そんなに世の中甘くはありません。
４．５ｔの鉄板からカラーを削り出し、２５．４φのパイプの両端に溶接する事にしました。

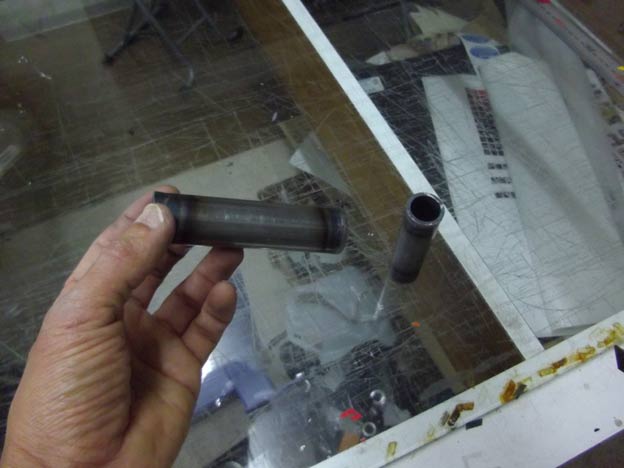

ここまでやったのですが、なんと足し算引き算を間違えてて、７ｍｍも長いカラーになってしまいました（爆）

作り直しました

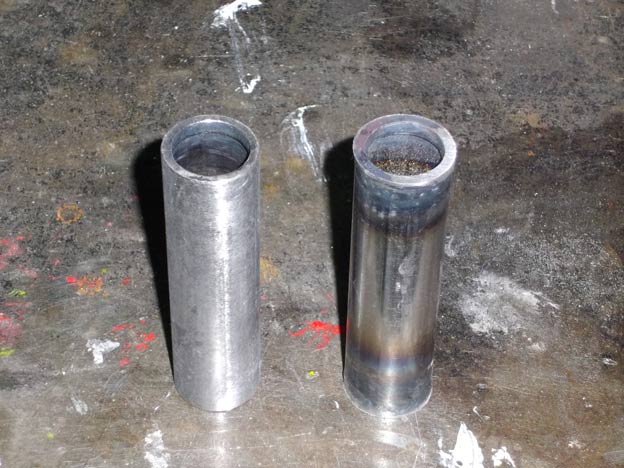

左側は、溶接した物をベルトサンダーで表面研磨した物。旋盤で削り出したように見えます（笑）。

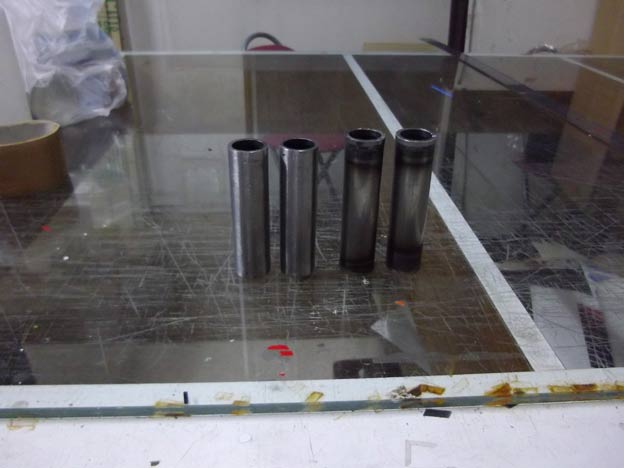

サイズを間違えた物との比較（笑）

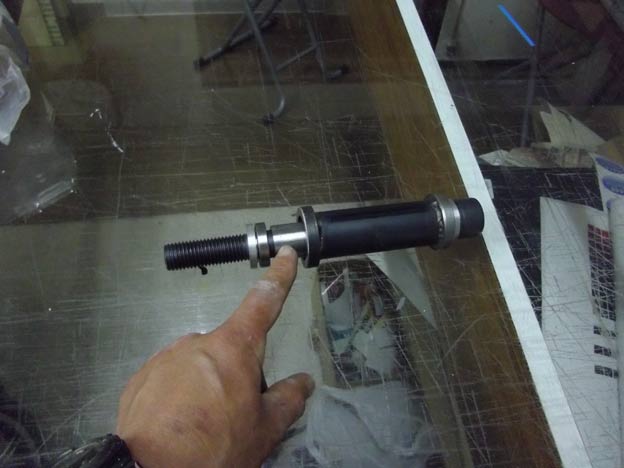

今まで製作したものを組み合わせてみました。指差してるのがディスタンスカラー。














しっかし、だいぶ前からやってるのに、ちっとも進んでませんな（笑）
