LEDバックライトの看板の製作

LEDのバックライト文字の看板を製作します。
バックライト文字の場合、多くは文字を現場の壁に直接取り付けるのですが、今回は諸々の事情で、ベースとなる看板パネルに文字を取り付けます。

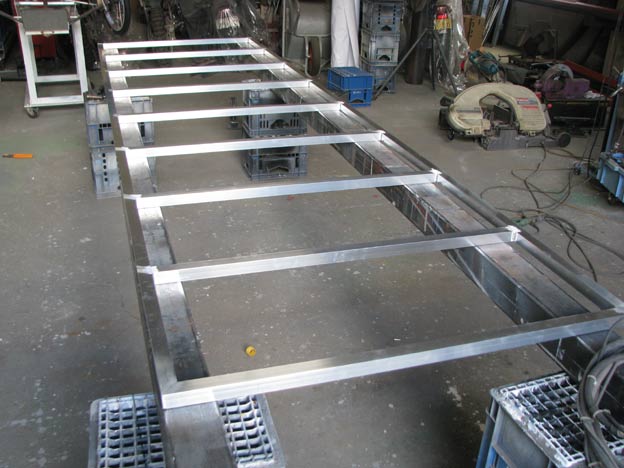

フレームはアルミです。














そして、文字の取り付けベースも溶接。


















これはフラットバーではなく、A5052の４ｔのメーター判から切り出しました。（在庫があったので・・・）

LEDは、弊社では今回初めて使用するメーカーの物。素子はサムスンですが、本体はサムスンブランドではありません。
予め設計したとおりにモジュールが収まるかどうかを確認して、同時にスタッドボルトの位置も決めていきました。














設計時とは違って、実製作になると色々な制約が発生して、意外と設計どおりに行かないものです。
今回も約１００モジュールの内、２個ほど入らない物がありました。

これがスタッドボルト。４ｔ板（こちらは何故かフラットバーを使用）に、皿のM4の小ネジをねじ込んであります。














板金文字の中にピッタリと収まるアルミ複合板の切文字をスタッドボルトと共に箱文字に固定しました。














いや～～、LEDのバックライトの文字って、製作方法に悩むんですよね～。文字Hが６００以上とかあれば、あんまり苦労はしないと思うのですが、今回は３００程度。
スタッドの影が出ないようにとか、モジュールが収まるようにとか、メンテナンスの事とか考えるとものすごく大変です。
楽しいのですが、忙しい時はあんまりやりたくないかも（笑）。
