怪しい製作物・その３

何を作っているのか全くわからない？　怪しい製作物の続きです。

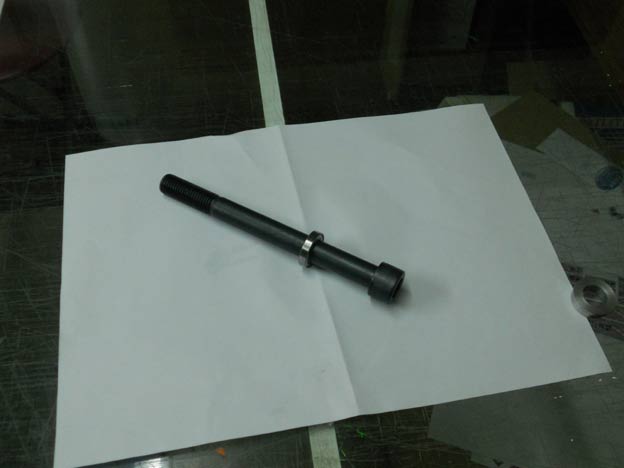

以前にも登場したＭ２０のボルト。













材質はＳＣＭ４３５。鉄の合金なんですが、いわゆる「クロームモリブデン鋼」ってヤツです。略してクロモリ。
建築業界的には「ハイテン」（ハイテンションボルト）と呼ぶボルトです。
行きつけのネジ屋さんで、実際に「６８０４」というベアリング（内径２０ｍｍ）が嵌るかどうか確認してから買ってきました。
何と、１本７４０円！　ハイテンの上に長く、しかもキャップボルトなので高いのです。

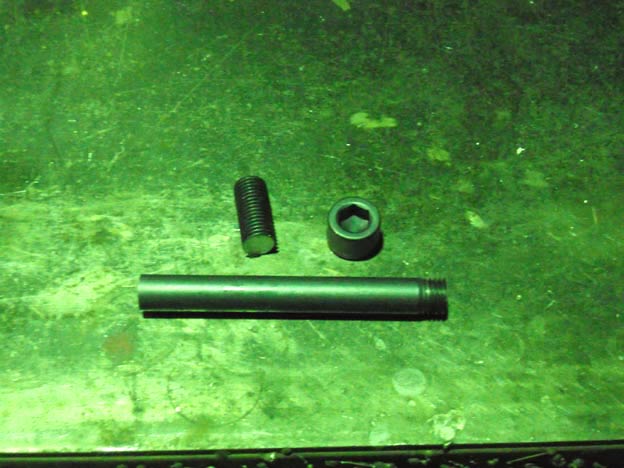

このボルトは、ボルトとしての人生を送る事なく、頭とネジを切断してしまいました。













私に買われてしまったために、この後数奇な運命を辿る事となります

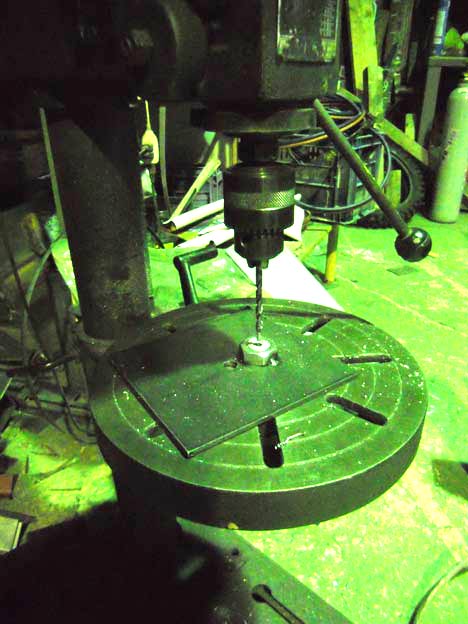

シャフトのセンターにＭ８のタップをたてるため、下穴を開けます。

















これこそホントは旋盤でやるべき作業なのですが、深さ３５ｍｍもの止まり穴６．８φを開けるのは、弊社の旋盤ではまず無理です。で、治具を製作して、ボール盤でやりました

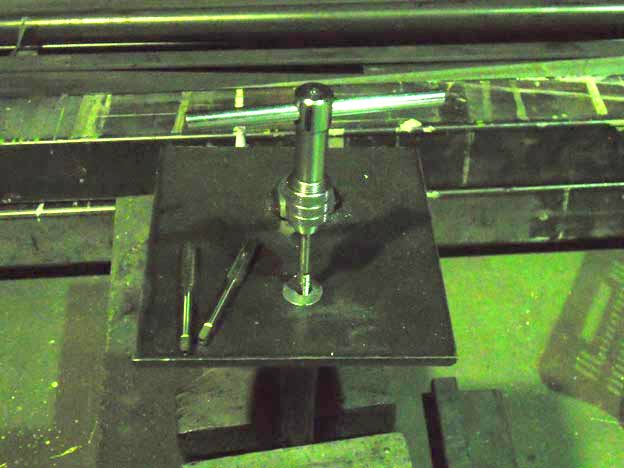

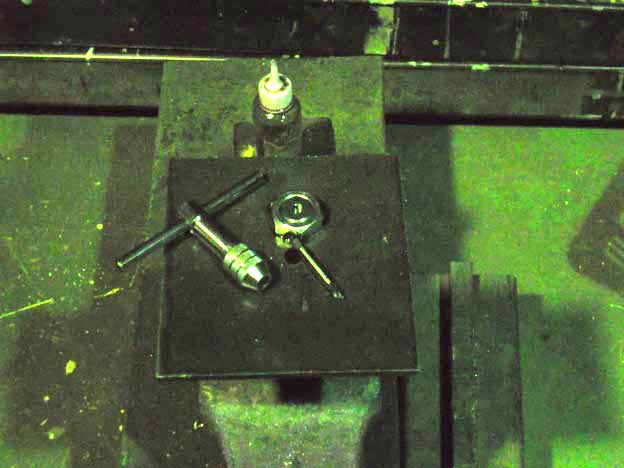

タップは手作業です。　

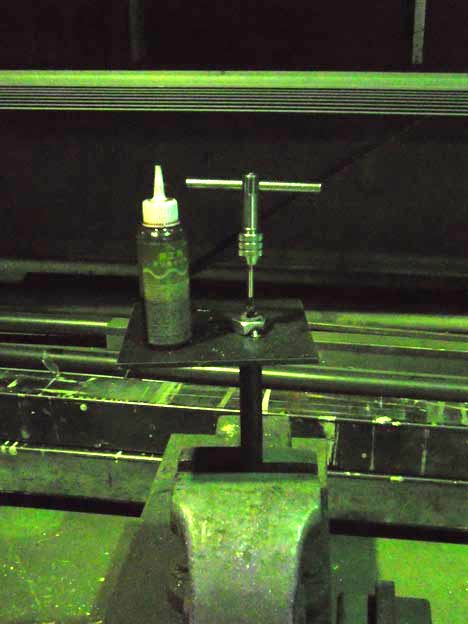

タップ用の油を使って慎重に進めます。ちなみに油の容器は中身が入れ替えてあるので、ラベルの物ではありません。

２本製作するうち、１本は上手く行ったのですが、２本目はタップが折れてしまいました













だ～～っ、スパイラルタップがぁぁぁぁ・・・

結局、組タップでやってみたら、メチャクチャ楽に出来てしまいました。あらら・・・

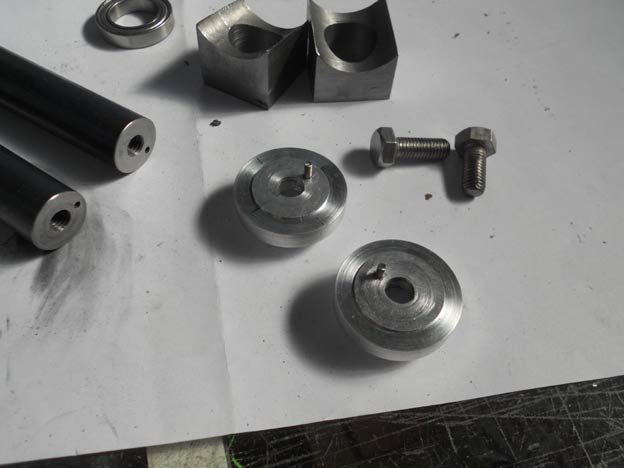

いつの間にか、アルミのカラーが出来上がっています。２種類を２個ずつ。
先日組み立て式オーニングを製作したときに使ったＡ５０５６ではなく、Ａ５０８３という材質で、非熱処理合金の中では最強の物。でも、どうせ溶接しないなら、ジュラルミンか超々ジュラルミンＡ７０７５あたりが良かったです。まあわざわざ買うのもなんなので、止めといたんですけど。

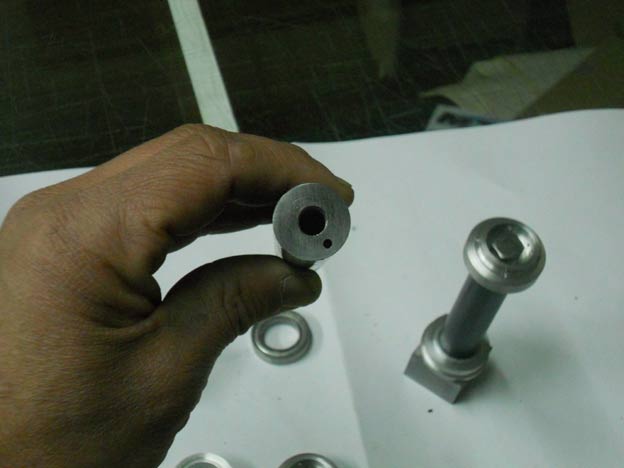

２種類の内の１種類は、裏側に２．４ｍｍの穴を開けて、２．４ｍｍのステンレスの溶接棒（ＴＩＧ用）を短く切ったものを、２液性接着剤で固定。
先ほどのクロモリのシャフトにも２．４ｍｍの穴を開けました。













どちらも金尺で正確に位置をケガいて、ボール盤で開けました。

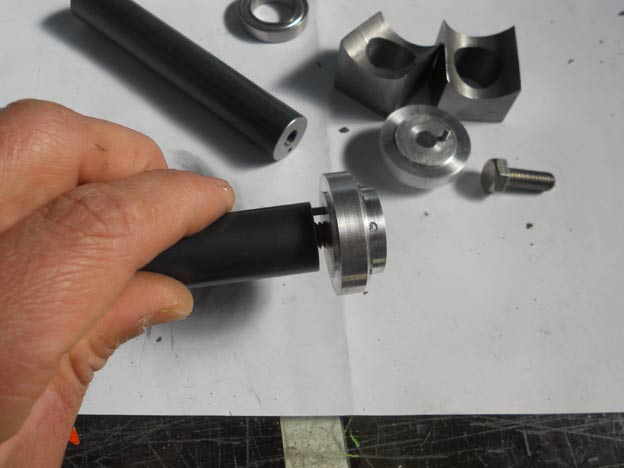

組み合わせるとこうなります。













アルミのカラーがボルトを軸にしてクルクル回ってしまわないように、回り止めになるのです。

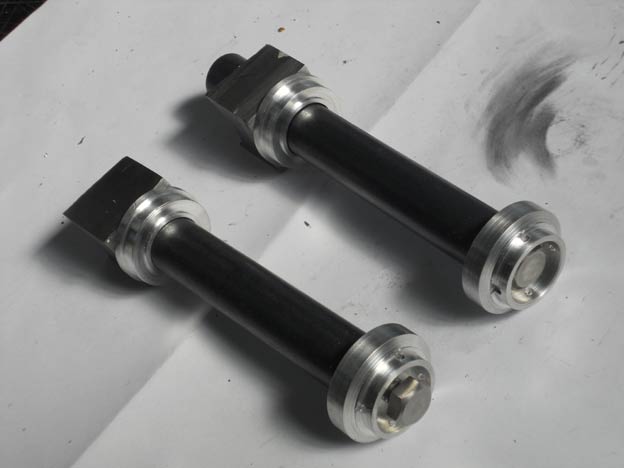

今まで製作したものを仮に組み合わせてみました。













私はハッキリ言って、手先が器用です（笑）。

それにしても何を作っているのでしょう（笑）
ホントに少しずつしか進めていないので、完成は早くても半年後です。
今製作しているのは全体の中でも最も重要な部分で、このセクションが完成するまでまだまだ掛かります。
