既設ネオン看板移設

５年程度前に弊社が施工したネオン看板の移設工事です。
いままでは壁面に突き出し式で取り付けていましたが、隣地環境の変化によって看板の視認性が低下した為、独立建植式に変更して欲しいという依頼内容でした。










既設を取り外し、一旦弊社工場に持ち帰りました。








支柱を加工します。

ネット製の面板にストリップネオンなので、風圧はほとんど受けません。
昼間は目立ちませんが、夜間は結構目立ちます。










それにしても数年前の自社施工物件は、耐久性などのデータ収集に非常に役立ちます。
ネットは非常に塗装がし難いので錆が発生している事を心配しましたが、全く大丈夫でした。
手前味噌ではありますが、かなりマジメな作業がしてありました。

今後も手抜きをしないように頑張りたいと思います。

▼有限会社ロゼのトップはこちらから。
看板のご用命は「何でも工作」の日進の看板店、ロゼへどうぞ。
地元・日進の看板は、地元・日進の看板屋さん、ロゼにご相談下さい。

↓こちらもご覧下さい。

ＦＦ式の行灯

先日、ｈ９００＊ｗ６０００のＦＦ式行灯を取り付けました。
ノックダウン方式の組み立てキットです。











この手のキット物は蛍光灯器具の取り付けに困ります。
漏電対策に絶縁を入念に行いました。











色々と事件がありましたが、どうにか取り付け完了・・・。
オトナの事情でモザイクだらけでスミマセン（笑）。









▼有限会社ロゼのトップはこちらから。
看板のご用命は「何でも工作」の日進の看板店、ロゼへどうぞ。
地元・日進の看板は、地元・日進の看板屋さん、ロゼにご相談下さい。

↓こちらもご覧下さい。

スリット（笑）

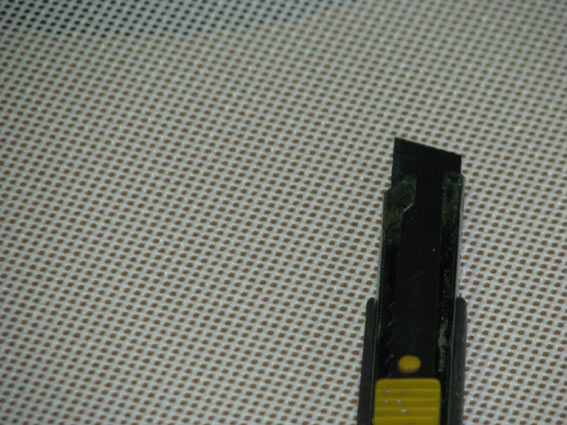

メッシュターポリンというメッシュ状のターポリンにインクジェット出力します。
風を受けてもある程度力を逃がすように、細かな穴が無数に開いたメディアです。

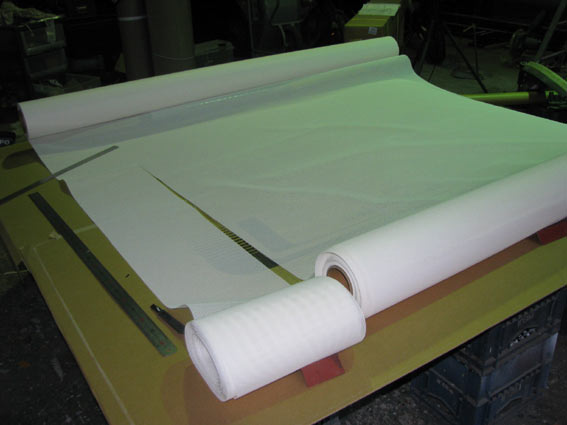

写真はナニをやっているのか・・・といいますと、１８９０巾・４０ｍ巻きのメディアを１６００巾で切っているのです。
調べた限りでは、メッシュターポリンのメディアは現在は１３７０程度の巾の物と１９００程度の巾の物しか販売されていませんでした。

今回の製品は、仕上がり寸法で１４００。
周囲縫込みの為に上下左右を４０ｍｍずつ大きく出力しなければならないので、長尺出力時のズレも考えると１５５０以上の巾のメディアが必要になります。

弊社のインクジェット出力機は１６００ですので、出力そのものは問題なく可能なのですが、１９００巾のメディアはセットできません。

当初、材料屋さんの営業の方と打ち合わせをしたところ、「スリット」（メディアをロール状のまま必要巾に切断する事）出来る・・・との事で、「１９００巾のメディアを１６００巾にスリットして下さい」と注文したのですが、ターポリンのスリットは特別なようで、時間的に納期に間に合わないとの事。

仕方なく手作業で切っています。ホントはバンドソーで切断しようかとも思ったのですが、失敗も考えられるので却下。
材料屋さんの営業の人がカッターと金尺を持って手伝いに来てくれると信じていましたが（笑）、来ませんでした。やはり調子が良いだけの営業の人ｗを信じてはいけません（爆）。

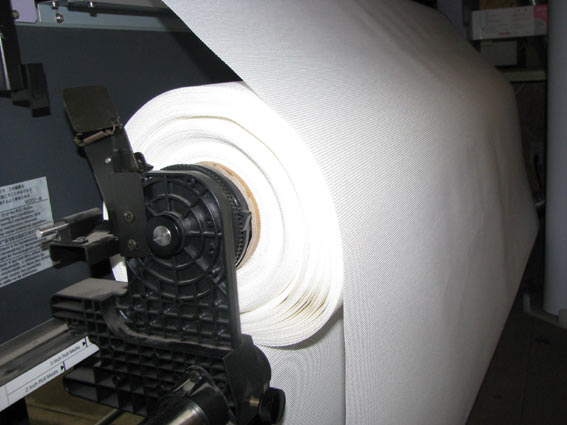

切断後に紙管に巻きなおしたのですが、真っ直ぐ巻きなおす事が難しくて、ユルユルに巻いてしまいました。
インクジェット出力機にセットしたところ、完全に擦ってしまうので、直径がある程度小さくなるまでメディアのロールを回してやる必要がありました。

▼有限会社ロゼのトップはこちらから。
看板のご用命は「何でも工作」の日進の看板店、ロゼへどうぞ。
地元・日進の看板は、地元・日進の看板屋さん、ロゼにご相談下さい。

↓こちらもご覧下さい。

地上塔の本体製作

前回鉄骨を建てたタワー型看板の本体製作です。
アングルでフレームを作り、外装のボンデ鋼板を曲げ加工した物を被せました。








ＴＩＧで上下の板金を溶接します。
















ちなみに上に載っているハンマーは「ショックレスハンマー」という物で、軟らかい素材で出来ており、中に砂が入っています。バンバン叩いても板金に傷がつきません。まああまり調子に乗ってるとボコボコになりますが（笑）。

▼有限会社ロゼのトップはこちらから。
看板のご用命は「何でも工作」の日進の看板店、ロゼへどうぞ。
地元・日進の看板は、地元・日進の看板屋さん、ロゼにご相談下さい。

↓こちらもご覧下さい。

小型の地上塔・鉄骨設置

全高２ｍ２０ｃｍ程度の小型のタワー型看板の下地鉄骨です。
何故かアンカーボルト（ケミカルアンカー）は分離発注で基礎屋さんが別で行うとの事。
２枚の１５０■のプレートに対してボルトピッチが１００で合計８本のアンカーボルト。
いくらマジメな人がアンカーを施工しても、穴は合わないに決まっています。








仕方ないので、鉄骨のプレートには予めバカ穴を開けておきました。
お陰でギリギリクリア。









締結に使用する座金はＳ４５Ｃという炭素鋼のもの（ハイテンション）を採用。
バカ穴なので気を遣いました、一応・・・。
ハイテンションなのに、珍しくメッキ品です。
この後また基礎屋さんが根巻きをするそうで・・・。

▼有限会社ロゼのトップはこちらから。
看板のご用命は「何でも工作」の日進の看板店、ロゼへどうぞ。
地元・日進の看板は、地元・日進の看板屋さん、ロゼにご相談下さい。

↓こちらもご覧下さい。

シャッターに切文字貼り

シャッターにシート貼りです。
波に押し込んで貼るので、予め縦長（約１割増し、事前調査で決定します）の切文字を用意しておきます。

炎天下なのでシートが熱で伸びてしまいがち。ちょっと気を遣います。
まあ今回のシャッターの形状は比較的貼りやすい部類ですね。
▼有限会社ロゼのトップはこちらから。
看板のご用命は「何でも工作」の日進の看板店、ロゼへどうぞ。
地元・日進の看板は、地元・日進の看板屋さん、ロゼにご相談下さい。

↓こちらもご覧下さい。

建植看板の建方工事

以前に基礎工事と鉄骨製作をご紹介しました看板を設置しました。
まず３箇所の基礎のレベルを調整してから支柱を建てて、鉄骨を組みます。








一体物で組んだパネルは重かった・・・。










オトナの事情で看板面は非公開ですｗ
この後でこの看板の周りは花壇になるそうなので、それを見越したレベルで根巻きをしました。

▼有限会社ロゼのトップはこちらから。
看板のご用命は「何でも工作」の日進の看板店、ロゼへどうぞ。
地元・日進の看板は、地元・日進の看板屋さん、ロゼにご相談下さい。

↓こちらもご覧下さい。

建植看板の鉄骨

先日基礎を施工したパネル式の建植看板の鉄骨です。
全高は２ｍ５０ｃｍと低めで、看板本体は縦１ｍ２０ｃｍ＊横６ｍです。
微妙なサイズでしたが一体物で組んでしまいました。










錆止め２回、中塗り、上塗りと終えた所です。
この時期は塗料の乾きが早いので、すぐに次の工程に移れるのはありがたいのですが、塗装そのものの作業性は悪いですね。

▼有限会社ロゼのトップはこちらから。
看板のご用命は「何でも工作」の日進の看板店、ロゼへどうぞ。
地元・日進の看板は、地元・日進の看板屋さん、ロゼにご相談下さい。

↓こちらもご覧下さい。

ロードサイン（野建看板）の建替え

旧看板と同じ位置に新看板を設置してくださいとの依頼でしたのですが・・・。

ギエエエエエッ！！

 半端ではない大きさの基礎が現れました。










辺りに転がっているコンクリートガラの量からも、その凄まじさをご想像いただける事でしょう。
お昼過ぎには完了する予定で行ったのですが、終了したのは１９時過ぎ・・・（苦）。













設置したのは業界用語で（！？）「ブラブラ看板」と呼ばれるタイプのもので、風が吹くとたなびく看板です。
※敷地境界から８５ｃｍ程度出ていますが、道路占用許可を取得しています










氷山の一角・・・。
旧看板と同程度の基礎が納まっています。

▼有限会社ロゼのトップはこちらから。
看板のご用命は「何でも工作」の日進の看板店、ロゼへどうぞ。
地元・日進の看板は、地元・日進の看板屋さん、ロゼにご相談下さい。

↓こちらもご覧下さい。

看板の基礎工事

建植看板の基礎です。

それほど大きくない建植看板は穴を１ｍほどの深さで掘って、そこへ支柱を入れてセメントを流し込めば強度的にも充分なのですが、今回は穴が深く掘れない事が分かっているので、アンカーを使用します。

手順には特に決まりがあるわけではありません。









今回は予め組んでおいた鉄筋を穴に入れ、後でアンカーボルトを溶接しました。









穴は３箇所。








３０℃を超える暑さの中、ヒーヒー言いながら施工したのでありました。

この後しばらく寝かせてから看板を設置します。
